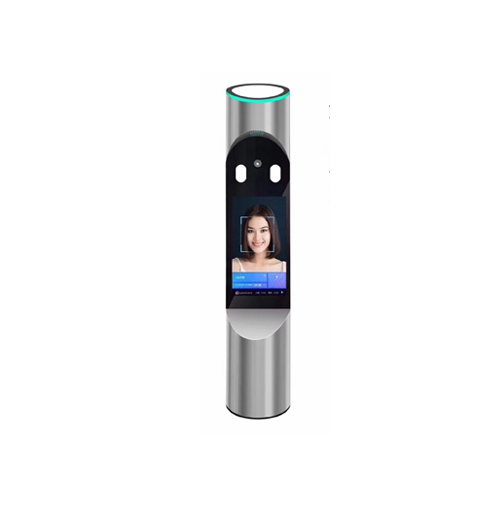

产品名称：单目7寸PY-7201Y

应用场景

适用于办公区域、酒店、通道闸机、写字楼、学校、商场、商店、社区、公共服务及管理项目等需要用到

人脸门禁的场所。

产品特性

支持光敏传感协同的夜间补光；

支持串口、韦根26、34输出，输出内容支持配置；

采用基于视频流的动态人脸检测、跟踪识别算法；

支持设备本地存储万人库，（a）云平台设备支持同时储存5万张人脸照片（小于400KB）、100万条识别记录

（0.45KB）、2万张现场抓拍照片（b）局域网设备支持同时存储2万张人脸照片（照片按100KB计算）、100万条识别记

录（含最近1万张现场抓拍照片）；

人脸库为3000时，误识率万分之三的条件下，1：N识别准确率为99.7%；

识别速度快，（a）人脸跟踪与检测耗时20ms左右（b）人脸特征提取耗时200ms左右（c）人脸比对耗时0.2ms

1000人库，多次识别取平均值），0.5ms（10000人库，多次识别取平均值）；

支持陌生人检测，陌生人等级可配置；

支持人脸识别或陌生人检测时的现场照片保存；

支持HTTP方式的接口对接；

支持公网、局域网使用部署方式；

支持屏幕显示内容配置；

支持识别距离配

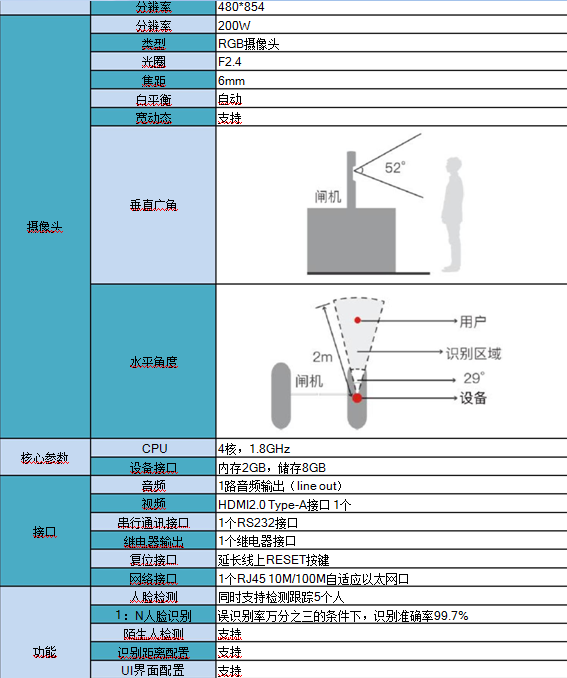

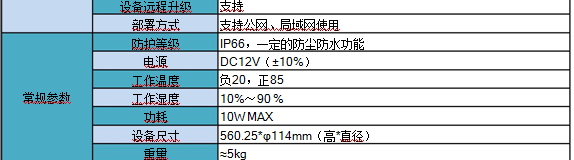

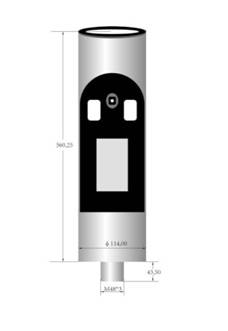

外形尺寸 （mm)

安装说明

A 外观部分指示说明

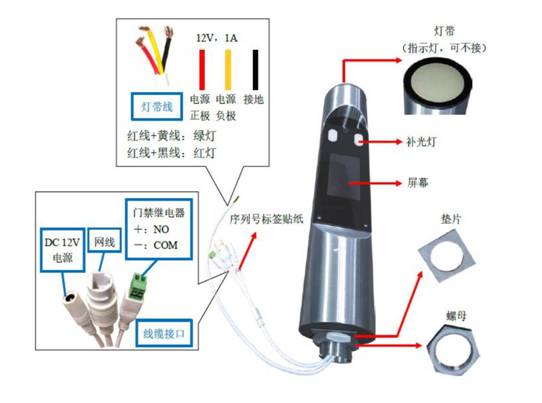

闸机头示意图如下图所示。

注意：若线缆接口与图示不同，参见下一页线缆补充。

线缆补充

若闸机头内置三合一小板（支持韦根26、34），则线缆接口为另一款式，如图所示。

B 外观部分指示说明

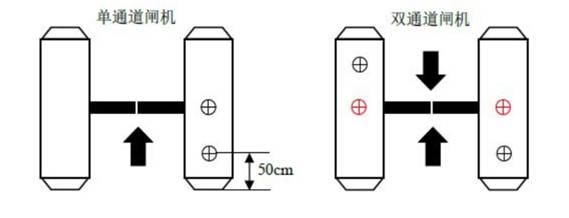

根据安装现场的需求，在闸机上的空间位置，一般中间或前侧，开一个直径50mm的孔，

如图所示， +为建议开孔位置。

注意：开孔位置应根据实际应用场景和闸机类型，50cm仅为参考值。

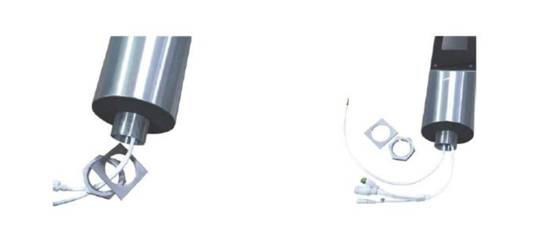

②拧下闸机头立柱最下方的螺母，将线缆从螺母和垫片穿出，取下螺母和垫片，如图所示。

注意：此时不要连接网线、电源线等，避免安装麻烦。

③将闸机头及线缆自上而下插入闸机开孔处，如图所示。

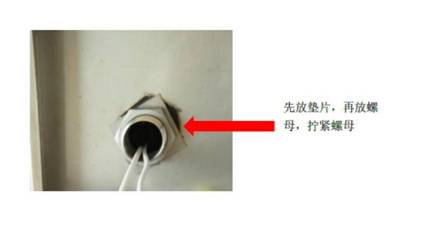

④在闸机下方，将线缆及线缆接口依次穿过垫片、螺母，将螺母对准螺纹拧紧，如图所示。

⑤连接电源、网线，屏幕画面启动。

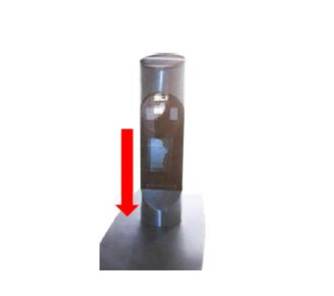

⑥双手扶住立柱，轻轻转动，可调节闸机角度，如图所示。根据识别界面，将闸机头调整至合

适的识别角度。

门禁安装

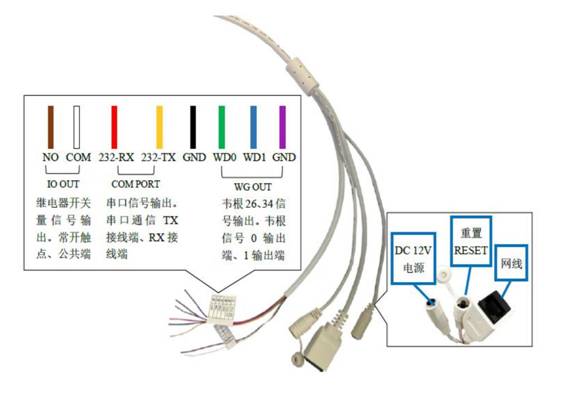

闸机线头如图所示，绿色为门禁接口NO、COM。其他接线见外观部分指示说明。

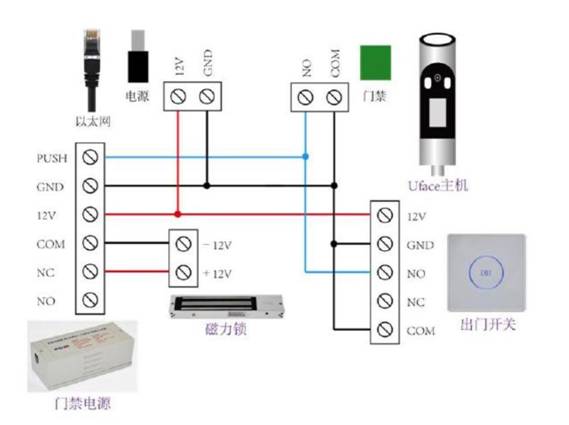

磁力门接线

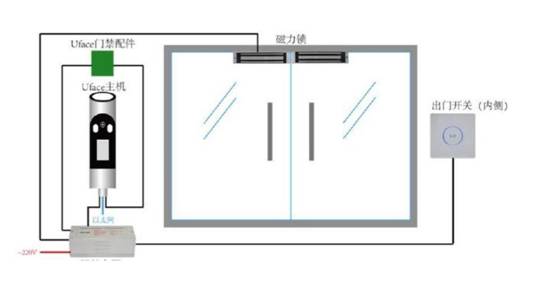

磁力门系统安装示意图

磁力门触摸式开关接线示意图

磁力门机械式开关接线示意图

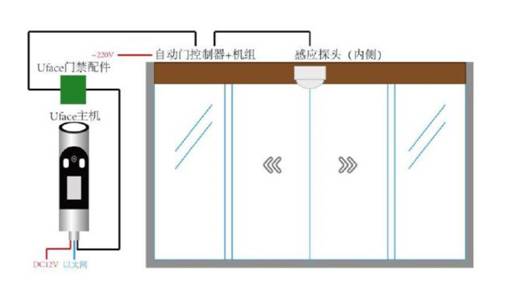

自动门感应头开关接线示意图

安装注意事项 、安装注意事项 、安装注意事项

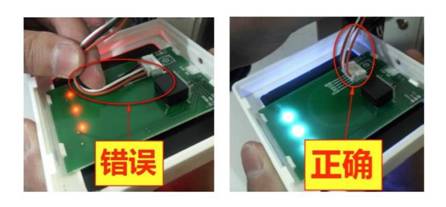

1. 触摸开关面板内部的线缆需要尽量远离面板背面的中心区域。

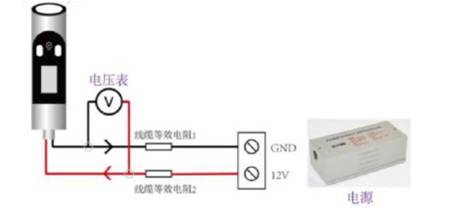

2. 实际布线时，若主机的12V供电线未采用“专用电源延长线”且距离较长，导致线缆等效电阻过大，则容易出现终端电压不足（≤11V）、主机反复重启、死机等异常现象。电压测量，接线方如图所示。

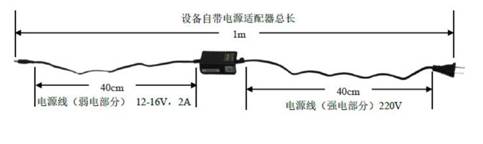

3. 设备自带电源适配器如图所示，总长1米，其中电源线40cm（低压电线），供电线40cm（高压电线）。

4.

   1）电源线（弱电部分）延长不可超过2米，否则会导致设备主机端电压供电不足，出现反复

   重启、死机等异常现象。若电源距离设备较远，可延长电源线（强电部分）。

   2）若使用其他适配器，如9V、1A，电压不足、电流过小都会导致设备反复重启。

   3）使用的线缆不可太细（如网线细线），建议并联多股相同的线缆或使用铜芯加粗的线缆，


   确保电压＞11V。

   注意：若使用网线，延长线用4股网线做正极，4股做负极。

   4）若不清楚如何延长，请联系供应商更换“专用电源延长线”。
