产品名称：智能广告门系统
开门方向
1)右开门（开门顺时针转） 朝着外面开门，固定柱放 在左边。 |
2）左开门，（开门逆时针转） 朝着里面开门，固定柱放在左边。 |
3）右开门，（开门顺时针转） 朝着里面开门，固定柱放右边。 |
4）左开门，（开门逆时针转） 朝着外面开门，固定柱放在右边。 |
控制板上拨到开关用于选择左/右开门，开门方向是指：
1、左开门：开门时，门绕着支撑立柱逆时针转动。
2、右开门：开门时，门绕着支撑立柱顺时针转动。
开门方向，出厂时已根据客户需求设定，除了确实需要改变的，请勿随意调动，影响正常使用。
开门方向调整涉及：
1、拨动开关设置，见控制板上的拨到开关
2、限位调整，见调整说明
3、磁力锁铁块和磁力锁的安装位置调整
安装主要步骤：
同时购买左开门和右开门的，请将门框、立柱归类放好
1、布线
2、支撑立柱(高）安装固定
3、门体安装固定
4、门宽拉伸固定
5、另一根柱子（矮）安装固定
6、接线
7、通电前检查
8、通电运行
9、调整
布线图
 |  |
开关电源：220V线RVV3*1.5，从主立柱底部直接穿到顶部开关电源这里，火线接L,零线接N，地线接地。主板输入电源+24V接开关电源+V，主板输入电源GND接开关电源-V。
安装说明：
注意事项：
！安装时严禁改变电动门的结构，安装不正确将直接导致电动门不能正常工作，严重时将损坏设备。
1、牢固：门的支撑立柱为主要承力部件，安装时必须保证牢固受力，必要时打预埋；可采用M12X100膨胀螺丝固定。
2、找平：门的支撑立柱一定要找平，垂直地球（不一定是垂直地面），立柱固定歪了，会出现甩门现象，即门在某个角度停不住，受到地球引力老向一个方向转，引起固定门的螺丝受力不均匀断裂，门运转故障，一会儿不到位，一会儿又过头。
3、装门体：装门前，先把立柱顶部的盖板卸下来(拧开螺丝)
4、拉伸：如需要调整门宽的，把门框角上螺丝松开，均匀拉伸，宽度定位后锁紧螺丝，把配套的栅栏条固定。
5、对齐：另一根立柱固定前，要检查磁力锁和对应的铁块是否对齐，即高低位置是否错位？接触面是否歪斜？是否缝隙大？保证磁力锁和铁片的接触面对齐吻合，吸附效果才不会变差或
失效。可适当调整磁力锁铁片不要固定得太紧。
接线说明
1、电气部分接线时，严禁带电操作。
2、外置电源箱要接地线，即输入220V的交流电要接入火线，零线和地线，保证安全。
3、通电前，要检查24V、电磁锁、灯箱的线没有接反、短路方可上电。直流24V电源正负极接反，将造成设备损坏。
4、电机接M+，M-，出厂时已经接好，不要擅自改动。
5、关于门禁接线：
1)通过查阅门禁说明书，找到门禁设备的NO和COM两个端子，引线到门禁控制板对应的NO和COM端子即可实现开门控制。
2)外接门禁设备可以自行供电，一体机门禁也可以从电动门控制板上取电(12V)，找到门禁设备的12V和GND端子，接线到门控制板上开门控制信号对应的12V和GND。
3)使用开门按钮的，按钮的两根线(不分正负)也是引线到门控制板的NO和COM端子，即可实现开门控制。
通电说明：
控制板上直流24V电源正/负极接反，将造成设备损坏。
1、门体安装和接线完成后，先不要通电，先检查控制板上：电源24V，灯箱，电磁锁的接线有没有接反或短路。
2、先不要插门禁端子，接通电源，通道门进入待机状态，待机状态下控制板的数码管显示当前时间。
3、按一下遥控器，查看运作情况是否正常
开门→开门缓冲→到位保持→关门→关门缓冲→锁门
4、断电，插上门禁端子，送电，查看门禁使用是否正常
开门→开门缓冲→到位保持→关门→关门缓冲→锁门
调整说明：如果出现关门不到位(或撞门)，开门不到位(或过头)
(一)首先，限位检查
1、关门限位检查
把门关到位(磁力锁吸住)，分左右开门不一样，核对磁钢在限位板的位置，并观察控制板上位置指示灯两颗LED灯是否亮，如异常，微微移动磁钢位置。
2、开门限位检查
把门开到位(一般指开门90度)，分左右开门不一样，核对另外一颗磁钢在限位板的位置，观察控制板上位置指示灯另外两颗LED灯是否亮，如异常，微微移动另一颗磁钢位置。
磁钢的位置，是可以用手移动的，一颗负责开门限位，另一颗负责关门的限位，按表格要求分别调整。
磁钢有极性，虽然两面都能吸住，但装反了，位置指示灯也不亮。
限位位置调试
A、先用手将门推到关闭位置
B、霍尔元件的位置见下图
|  |
注意：四个黑色的霍尔元件，电路板上标号分别为Q1、Q2、Q3、Q4
A、调整磁钢在圆形片的位置
B、让磁钢吸附到圆形片底部，对准电路板上的黑色。
开门方式 | 关门到位 | 开门到位 | ||
磁钢应对准 | 位置指示灯（亮） | 磁钢应对准 | 位置指示灯（亮） | |
左开门 | Q3、Q4中间 | LED3、LED4 | Q1、Q2中间 | LED1、LED2 |
右开门 | Q1、Q2中间 | LED1、LED2 | Q3、Q4中间 | LED3、LED4 |
注意：a、磁钢有极性要求，当磁钢在Q1正上方时，控制电路板上的磁钢位置指示灯LED1亮；当磁钢在Q4正上方时，控制电路板上，磁钢位置指示灯LED4亮；如果不亮，请将磁钢翻面安装； b、磁钢位置指示灯LED1、LED2、LED3、LED4参见数控板说明图 | ||||
调试
A、调整反推电流
设置P-06，出厂值为65，即设置电机工作电流为0.80A;
如果电机遇阻不反转，则说明电机电流设置过大，须把P6值减小；
如果电机工作异常且LED数码管显示“H8”报警，则须把P-06值增大
B、如关门不到位，可加大P-03或P-02值
C、如关门缓冲速度过快，可减小P-02值
D、如开门不到90度，可加大P-05或F-02值，反之减小P-05或F-02值

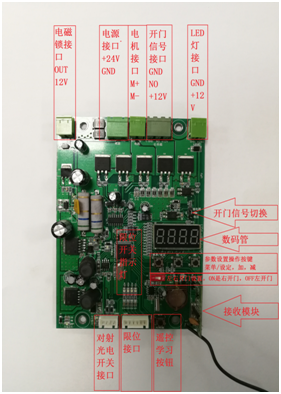

控制器参数说明
电动门参数调整采用4位LED数码管显示，三个按键用于
设置参数，拨动开关用于选择左/右开门，跳线选择开门控制信号输入是继电器还是电压方式，各指示灯指示电源是否正常以及限位磁钢的位置。
控制板菜单说明 | |||
数码显示 | 功能 | 默认值 | 备注描述 |
P-01 | 关门速度 | 6 | 1-9档可调 |
P-02 | 关门刹车、缓冲速度 | 3 | 1-9档可调 |
P-03 | 关门到限位后的延时工作时间 | 0.8 | 0.3-9.9S可调(该参数作用迫使门关到位，若门关不到位，则增大该时间) |
P-04 | 5 | 1-99S可调 | |
P-05 | 开门到限位后的延时工作时间 | 0.5 | 0.3-9.9S可调(若门开不到位，则增大该时间) |
P-06 | 电机堵转阀值调节 | 65 | 20-99可调，（请注意：此参数非堵转电流参数，根据负载适当调整此参数） |
P-07 | 反推门响应时间 | 0.5 | 0.1-9.0S可调（当关门遇到反推时，延时多长时间执行反方向移动的动作） |
P-08 | 开门方向选择 | 3 | 1左开门；2右开门；3由外部拨码开关选择； |
P-09 | 关门位置检测 | 2 | 若=1 则门未在关门限位位置时，自动启动工作，直到关门完成； 若=2 则不自动启动，需要手动启动； |
F-01 | 开门速度 | 8 | 1-10档可调 |
F-02 | 开门刹车、缓冲速度 | 3 | 1-9档可调 |
F-03 | 反推门灵敏度设置 | 4 | 1-5档可调，数值约大，灵敏度越高； 若正常关门时，门停止或反转，且数值显示“H8”，则减小改值，若减小后仍显示“H8”，需增大P6值； |
F-04 | 厂家参数设置 | 00 | 无特殊情况及厂家允许，误进行该项参数设置，否则将造成工作异常； |
F-05 | 恢复出厂设置 | 55 | 设置为66后确定，数码管显示“EN”则代表恢复出厂出厂设置成功； |
F-06 | LED灯控制 | 1 | 1、LED强关；2、LED强开；3、LED定时打开或关闭； |
F-07 | 17:00 | 上下键调整时的设置，确定后自动跳转分的设置； | |
F-08 | LED灯开“分”的设置 | 17:00 | 上下键调整分的设置；确定后退出； |
F-09 | LED灯关“时”的设置 | 9:00 | 上下键调整时的设置，确定后自动跳转分的设置； |
F-10 | LED灯关“分”的设置 | 9:00 | 上下键调整分的设置；确定后退出； |
F-11 | 时间校对“时”的设置 | 上下键调整时的设置，确定后自动跳转分的设置； | |
F-12 | 时间校对“分”的设置 | 上下键调整分的设置；确定后退出； | |
对码设置 | 对码键触发,数码管显示“LEN”,等待遥控器学习，数码管倒计时H5~~H3~~H1退出，对码成功； | ||
清除设置 | 长按对码键8S后，数码管显示“----”清除成功； | ||
一、产品特点：
低功耗，静态功率10W，工作最大功率60W；
超静音，工作时噪音低于50 db；
支持多种信号输入，继电器信号，电压信号（5-24V）；
电机过流、过载、短路保护；
智能遇阻、推门反转保护；
电机电流、推力、速度精确调节；
磁感应限位，防潮防尘；
产品型号 | SSGGM |
适用范围 | 小区，工厂人行通道，非机动车通道 |
开门角度 | 90 |
电源需求 | DC24V 6A |
额定功率 | 35W |
静态功率 | 10W |
开/关门速度 | 1-9档可调（对应开门时间10-3S） |
开门保持时间 | 1-99秒 |
运行环境温度 | -10℃～50℃ |
运行环境湿度 | 30%～50%（无结露） |
运行环境大气压 | 700hPa～1060hPa |
外形尺寸 |
序号 | 名称 | 序号 | 名称 |
1 | 电机罩 | 9 | 伸缩杆下固定螺丝 |
2 | 主立柱 | 10 | 伸缩杆组件 |
3 | 广告玻璃 | 11 | 副立柱地脚盖 |
4 | 缓冲垫固定板 | 12 | 副立柱 |
5 | 主立柱地脚盖 | 13 | 刷卡盒 |
6 | 面框下旋转销 | 14 | 伸缩杆上固定螺丝 |
7 | 方通框体 | 15 | 面框上插销 |
8 | 广告面框 |

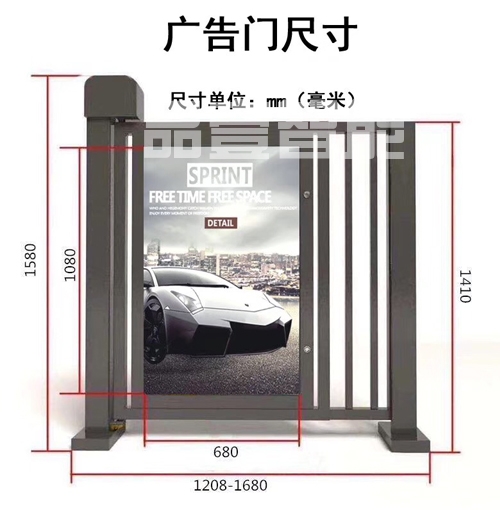

尺寸参考图
|
|
状态显示说明
数码管显示 | 对应的状态 | 状态说明 |
“12:12”显示时间 | 待机状态 | 关门停机、未启动工作时的等待状态 |
“H-1” | 开门 | 启动开门、开门高速过程的状态 |
“H-2” | 开门刹车、缓冲 | 到达开门缓冲限位位置，刹车、缓冲的状态 |
“H-3” | 开门到限位 | 到达开门限位位置的状态 |
“H-4” | 开门保持 | 到达开门限位位置后，停门保持等待状态 |
“H-5” | 关门 | 开门保持延时时间结束，启动关门、关门高速过程的状态 |
“H-6” | 关门刹车、缓冲 | 到达关门缓冲限位位置，刹车、缓冲的状态 |
“H-7” | 到达关门限位位置的状态 | |
“显示时间” | 待机状态 | 关门到位、延时工作结束后，返回待机状态 |
“H-8” | 电机驱动电流过大，或遇阻 | 如果开门或关门时电机驱动电流过大，或遇阻、遇推门反转时，数码管显示“H8” |
“H-9” | 关门过程中遇开门信号 | 如果关门过程中，有开门控制信号或红外防撞光电开关信号，则显示“H9”，随后开门 |
常见故障及排除
故障现象 | 故障判断 | 处理措施 | |
不工作，且5V电源指示灯和数码管不亮 | 用万用表检查电路板接线端子上“INPUT”两个点是否有24V电压 | 无24V | 1、检查、更换24V电源 2、检查、更换连线 |
有24V | 更换电路板 | ||
不工作，数码管显示“H-08” | 设置P-06参数，加大电流检测值，重新启动工作；或增大F-03，降低灵敏度检测 | 问题解决 | 结束 |
故障依旧 | 1、 更换电机 2、 更换电路板 3、 断开门到摇臂的连接，检查门是否卡阻 | ||
开门不到位 | 调整磁钢位置，或设置P-05增大，或设置F-02增大 | ||
开门无缓冲 | 调整磁钢位置，或设置F-02减小 | ||
关门不到位 | 调整磁钢位置，或设置P-03增大，或设置P-02增大 | ||
关门无缓冲 | 调整磁钢位置，或设置P-02减小 | ||
锁门 | 用万用表测量电路板接线端子上“LOCK”的两个点是否有12V电压 | 有12V | 1、 更换门锁 2、 检查、更换连线 |
无12V | 更换电路板 | ||
装箱清单
序号 | 零部件名称 | 单位 | 数量 | 备注 |
1 | 主立柱组件 | 套 | 1 | |
2 | 副立柱组件 | 套 | 1 | |
3 | 门框组件 | 套 | 1 | |
4 | 伸缩杆连接件 | 根 | 4 | |
5 | 主立柱地脚盖组件 | 套 | 1 | |
6 | 副立柱地脚盖组件 | 套 | 1 | |
7 | M4*10自攻螺丝 | 个 | 16 | |
8 | 遥控器 | 个 | 2 |
